Macam-macam Proyeksi Peta Dilengkapi Gambar

Proyeksi Peta – Perlu dipahami bahwa pengertian proyeksi peta adalah suatu sistem yang memberikan hubungan antara posisi titik-titik di bumi dan di peta. Di dalam sebuah bangunan suatu proyeksi peta, Bumi biasanya digambarkan sebagai bola (jari-jarinya R = 6.370,283 km), volume elipsoida sama dengan volume bola. Menurut Arthur H. Robbinson (1963) esensi proyeksi peta adalah penyajian bidang lengkung ke bidang datar atau bidang konvensional. Pada kenyataannya, penggambaran bidang lengkung (globe atau bola bumi) tidak dapat dibentangkan begitu saja menjadi bidang datar tanpa mengalami perubahan dan penyimpangan (distorsi). Untuk mengurangi tingkat distorsi itulah, diperlukan proyeksi peta.
Proyeksi Peta
Proyeksi Peta
Terdapat tiga aspek yang harus dipenuhi oleh sebuah peta yaitu sebagai berikut.
  1. Conform, berarti bentuk yang digambarkan di peta harus sesuai dengan aslinya.
  2. Equivalent, berarti daerah yang digambar di peta harus sama luas dengan aslinya.
  3. Equidistant, berarti jarak yang digambar pada peta harus tepat perbandingannya dengan jarak sesungguhnya.

Macam macam Proyeksi Peta

Ada beberapa macam jenis proyeksi pada peta, dimana secara umum masing-masing digolongkan berdasarkan sifat asli yang dipertahankan, berdasarkan kedudukan sumbu simetris, dan berdasarkan bidang asal proyeksi yang digunakan. Untuk lebih jelasnya mengenai macam-macam proyeksi peta tersebut, berikut ulasannya diserta gambarannya:

1. Berdasarkan Sifat Asli yang Dipertahankan

  • Proyeksi Ekuivalen adalah luas daerah dipertahankan sama, artinya luas di atas peta sama dengan luas di atas muka bumi setelah dikalikan skala.
  • Proyeksi Konform artinya bentuk-bentuk atau sudut-sudut pada peta dipertahankan sama dengan bentuk aslinya.
  • Proyeksi Ekuidistan artinya jarak-jarak di peta sama dengan jarak di muka bumi setelah dikalikan skala.

2. Berdasarkan Kedudukan Sumbu Simetris

  • Proyeksi Normal, apabila sumbu simetrisnya berhimpit dengan sumbu bumi.
  • Proyeksi Miring, apabila sumbu simetrinya membentuk sudut terhadap sumbu bumi.
  • Proyeksi Transversal, apabila sumbu simetrinya tegak lurus pada sumbu bumi atau terletak di bidang ekuator. Proyeksi ini disebut juga Proyeksi ekuatorial.

3. Berdasarkan Bidang Asal Proyeksi yang Digunakan

a. Proyeksi Zenithal (Azimuthal)
Proyeksi zenithal (azimuthal) adalah proyeksi yang menggunakan bidang datar sebagai bidang proyeksinya. Proyeksi ini menyinggung bola bumi dan berpusat pada satu titik.
Untuk memperjelas silahkan perhatikan lagi gambar 03.5.
Proyeksi ini menggambarkan daerah kutub dengan menempatkan titik kutub pada titik pusat proyeksi.

Ciri-ciri Proyeksi Azimuthal:
  • Garis-garis bujur sebagai garis lurus yang berpusat pada kutub.
  • Garis lintang digambarkan dalam bentuk lingkaran yang konsentris mengelilingi kutub.
  • Sudut antara garis bujur yang satu dengan lainnya pada peta besarnya sama.
  • Seluruh permukaan bumi jika digambarkan dengan proyeksi ini akan berbentuk lingkaran.
Proyeksi Azimuthal dibedakan 3 macam, yaitu:
  1. Proyeksi Azimut Normal yaitu bidang proyeksinya menyinggung kutub.
  2. Proyeksi Azimut Transversal yaitu bidang proyeksinya tegak lurus dengan ekuator.
  3. Proyeksi Azimut Oblique yaitu bidang proyeksinya menyinggung salah satu tempat antara kutub dan ekuator.
Untuk memperjelas pemahaman, perhatikan gambar berikut ini!
Proyeksi Azimuthal
Khusus proyeksi Azimut Normal cocok untuk memproyeksikan daerah kutub. Perhatikan gambar berikut ini!
Proyeksi Azimut Normal
Peta daerah kutub utara hasil proyeksi Azimuth Normal
Karena proyeksi Azimuthal paling tepat untuk menggambarkan kutub, maka penggambaran kutub melalui proyeksi ini dibedakan menjadi 3 macam yaitu:

1. Proyeksi Gnomonik
Pada proyeksi ini pusat proyeksi terapat di titik pusat bola bumi. Ekuator tergambar hingga tak terbatas. Lingkaran paralel berubah ke arah luar mengalami pembesaran yang cepat dan ekuator tidak mampu digambarkan karena pembesaran tak terhingga tadi. Pada daerah lintang 45° akan mengalami pembesaran 3 kali.

Perhatikan gambar dibawah ini!
Proyeksi Gnomonik

2. Proyeksi Azimuthal Stereografik
Titik sumber proyeksi di kutub berlawanan dengan titik singgung bidang proyeksi dengan kutub bola bumi. Jadi jarak antara lingkaran paralel tergambar semakin membesar ke arah luar.

Untuk lebih jelasnya perhatikan gambar berikut ini!
Proyeksi Azimuthal Stereografik

3. Proyeksi Azimuthal Orthografik
Proyeksi ini menggunakan titik yang letaknya tak terhingga sebagai titik sumber proyeksi. Akibatnya sinar proyeksinya sejajar dengan sumbu bumi. Lingkaran paralel akan diproyeksikan dengan keliling yang benar atau ekuidistan. Jarak antara lingkaran garis lintang akan semakin mengecil bila semakin jauh dari pusat.
Proyeksi Azimuthal Orthografik

b. Proyeksi Kerucut (Conical Projection)
Proyeksi Kerucut yaitu pemindahan garisgaris meridian dan paralel dari suatu globe ke sebuah kerucut. Untuk proyeksi normalnya cocok untuk memproyeksikan daerah lintang tengah (miring). Proyeksi ini memiliki paralel melingkar dengan meridian berbentuk jari-jari. Paralel berwujud garis lingkaran sedangkan bujur berupa jari-jari.

Perhatikan Gambar berikut ini!
Proyeksi Kerucut
Proyeksi kerucut diperoleh dengan memproyeksikan globe pada kerucut yang menyinggung atau memotong globe kemudian di buka, sehingga bentangnya ditentukan oleh sudut puncaknya. Proyeksi ini paling tepat untuk menggambar daerah daerah di lintang 45°.

Proyeksi kerucut dibedakan menjadi 3 macam yaitu:
  1. Proyeksi kerucut normal atau standar; Jika garis singgung bidang kerucut pada bola bumi terletak pada suatu paralel (Paralel Standar).
  2. Proyeksi Kerucut Transversal; Jika kedudukan sumbu kerucut terhadap sumbu bumi tegak lurus.
  3. Proyeksi Kerucut Oblique (Miring); Jika sumbu kerucut terhadap sumbu bumi terbentuk miring.
Proyeksi Kerucut
Dari gambar tersebut dapat dikemukakan ciri-ciri proyeksi kerucut antara lain:
  • Semua garis bujur merupakan garis lurus dan berkonvergensi di kutub.
  • Garis lintang merupakan suatu busur lingkaran yang konsentris dengan titik pusatnya adalah salah satu kutub bumi.
  • Tidak dapat menggambarkan seluruh permukaan bumi karena salah satu kutub bumi tidak dapat digambarkan.
  • Seluruh proyeksi tidak merupakan satu lingkaran sempurna, sehingga baik untuk menggambarkan daerah lintang rendah.

c. Proyeksi Silinder atau Tabung
Proyeksi Silinder adalah suatu proyeksi permukaan bola bumi yang bidang proyeksinya berbentuk silinder dan menyinggung bola bumi. Apabila pada proyeksi ini bidang silinder menyinggung khatulistiwa, maka semua garis paralel merupakan garis horizontal dan semua garis meridian merupakan garis lurus vertikal.

Perhatikan gambar-gambar berikut ini!
Proyeksi Silinder
Proyeksi Silinder
Penggunaan proyeksi silinder mempunyai beberapa keuntungan yaitu:
  • Dapat menggambarkan daerah yang luas.
  • Dapat menggambarkan daerah sekitar khatulistiwa.
  • Daerah kutub yang berupa titik digambarkan seperti garis lurus.
  • Makin mendekati kutub, makin luas wilayahnya.Jadi keuntungan proyeksi ini yaitu cocok untuk menggambarkan daerah ekuator, karena ke arah kutub terjadi pemekaran garis lintang.

d. Proyeksi Gubahan (Proyeksi Arbitrary)
Proyeksi-proyeksi ini dipergunakan untuk menggambarkan peta-peta yang kita jumpai sehari-hari, merupakan proyeksi atau rangka peta yang diperoleh secara perhitungan.

Contoh-contoh proyeksi gubahan antara lain:

1. Proyeksi Bonne (Equal Area)
Proyeksi Bonne sifat-sifatnya sama luas. Sudut dan jarak benar pada meridian tengah dan pada paralel standar. Semakin jauh dari meridian tengah, bentuk menjadi sangat terganggu. Baik untuk menggambarkan Asia yang letaknya di sekitar khatulistiwa.
Proyeksi Bonne
2. Proyeksi Sinusoidal
Pada proyeksi ini menghasilkan sudut dan jarak sesuai pada meridian tengah dan daerah khatulistiwa sama luas. Jarak antara meridian sesuai, begitu pula jarak antar paralel. Baik untuk menggambar daerah-daerah yang kecil dimana saja. Juga untuk daerah-daerah yang luas yang letaknya jauh dari khatulistiwa. Proyeksi ini sering dipakai untuk Amerika Selatan, Australia dan Afrika.
Proyeksi Sinusoidal
3. Proyeksi Mercator
Proyeksi Mercator merupakan proyeksi silinder normal konform, dimana seluruh muka bumi dilukiskan pada bidang silinder yang sumbunya berimpit dengan bola bumi, kemudian silindernya dibuka menjadi bidang datar.

Sifat-sifat proyeksi Mercator yaitu:
  • Hasil proyeksi adalah baik dan betul untuk daerah dekat ekuator, tetapi distorsi makin membesar bila makin dekat dengan kutub.
  • Interval jarak antara meridian adalah sama dan pada ekuator pembagian vertikal benar menurut skala.
  • Interval jarak antara paralel tidak sama, makin menjauh dari ekuator, interval jarak makin membesar.
  • Proyeksinya adalah konform.
  • Kutub-kutub tidak dapat digambarkan karena terletak di posisi tak terhingga.
Proyeksi Mercator
4. Proyeksi Mollweide
Pada proyeksi ini sama luas untuk berubah di pinggir peta.
Proyeksi Mollweide
5. Proyeksi Gall
Sifatnya sama luas, bentuk sangat berbeda pada lintang-lintang yang mendekati kutub.
Proyeksi Gall
6. Proyeksi Homolografik (Goode)
Sifatnya sama luas. Merupakan usaha untuk membetulkan kesalahan yang terjadi pada proyeksi Mollweide. Baik untuk menggambarkan penyebaran.

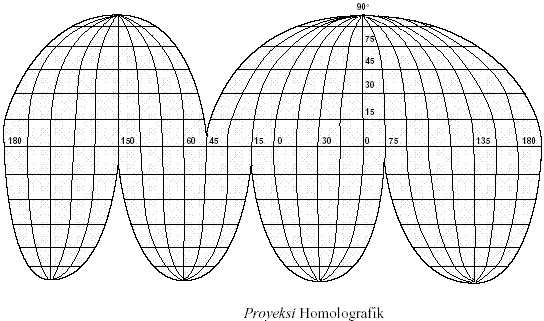

Proyeksi Homolografik

Waktu Penggunaan Proyeksi Peta

Untuk selanjutnya kapan masing-masing proyeksi itu digunakan? Jawabannya begini!
Kalau yang akan digambarkan itu antara lain:

1. Seluruh Dunia
  • Dalam dua belahan bumi: pakai Proyeksi Zenithal Kutub.
  • Peta-peta statistika (penyebaran penduduk, hasil pertanian dsb.): pakailah Mollweide.
  • Arus laut, iklim : pakai Mollweide atau Gall.
  • Navigasi dengan arah kompastetap : pakai Mercator.
  • Navigasi dengan jarak terpendek yaitu melalui lingkaran besar : pakai Gnomonik.
2. Daerah Kutub Gunakan proyeksi Zenithal sama jarak.
3. Daerah belahan bumi sebelah selatan, gunakan:
  • Proyeksi Sinusoidal
  • Proyeksi Bonne
4. Untuk daerah yang lebar ke samping dan terletak tidak jauh dari khatulistiwa: pilih salah satu dari proyeksi jenis kerucut.
5. Untuk daerah yang membujur pipih Utara-Selatan dan terletak tidak jauh dari khatulistiwa maka pilih Proyeksi Bonne.

Demikian penjelasan mengenai macam-macam proyeksi peta yang dapat kami bagikan pada kesempatan kali ini, semoga dapat memberikan manfaat bagi sahabat terlebih bagi penulis sendiri. Jadi ada berbagai macam jenis proyeksi peta dan penggunaannya sangat tergantung pada tujuan dan jenis peta yang hendak dibuat.
